2.8 Objet valeur

2.8.1 Énumérations

L’objectif de cette section est de comprendre le principe des énumérations : Texte, Image, Couleur, Style. Les énumérations vont permettre le changement d’état d’un objet en fonction d’une variable.

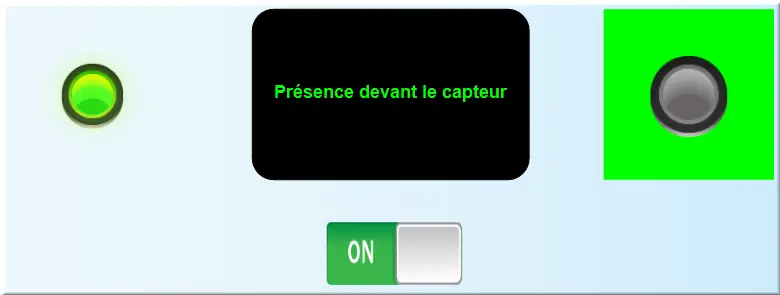

Figure 120 : Énumérations d'images

Afin de rendre dynamique les énumérations qui vont suivre, il faut commencer par créer une commande qui va permettre le changement d’état des objets créés comme l’interrupteur ON / OFF.

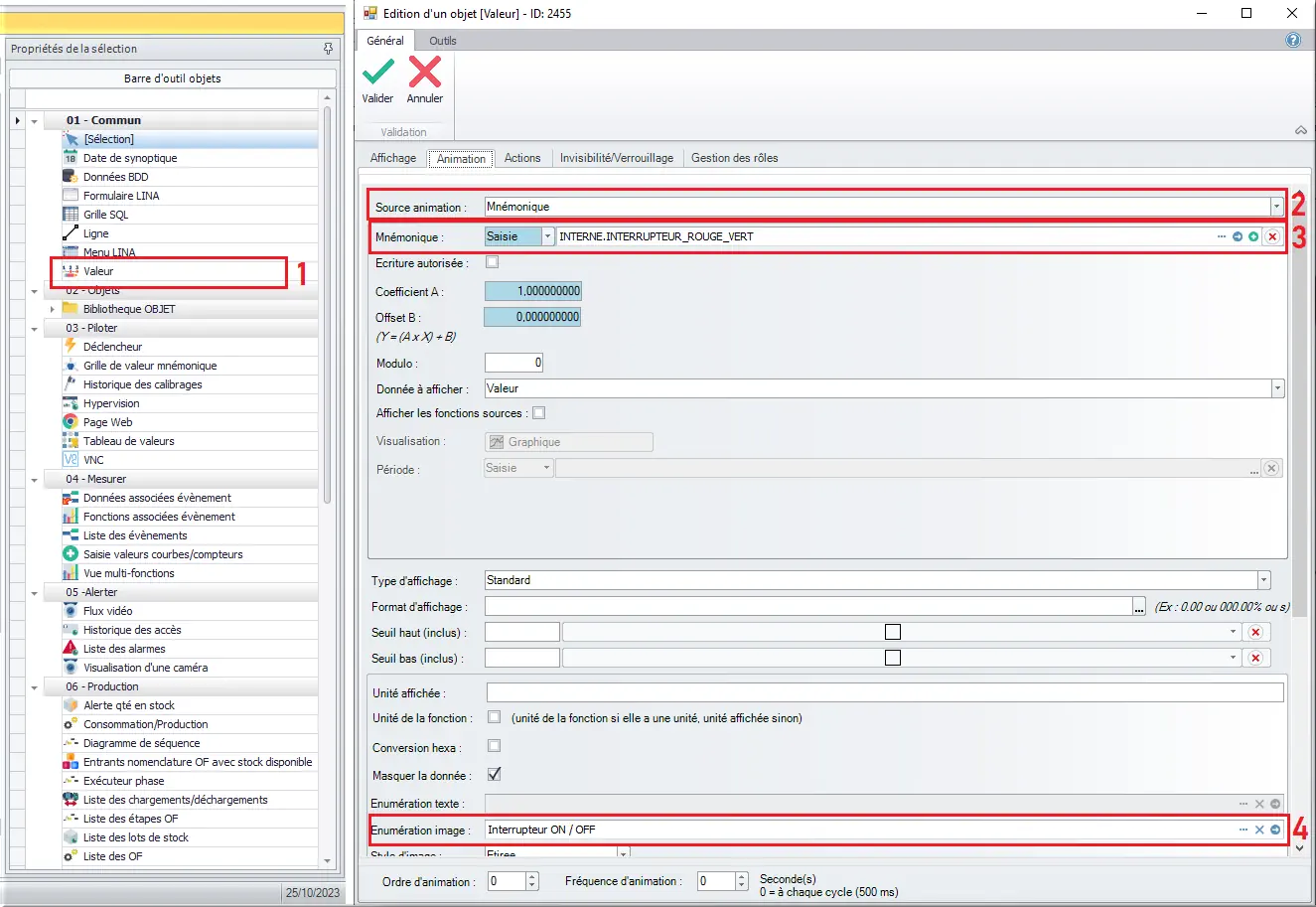

Figure 121 : Édition objet ON /OFF

1. Sélectionner un objet natif : Valeur ;
2. Sélectionner la source d’animation : Mnémonique ;
3. Sélectionner le Mnémonique s’il existe déjà, pour l’exemple en créer un comme INTERNE_INTERRUPTEUR_ROUGE_VERT ;
4. Sélectionner l’énumération d’image en cliquant sur « … ».

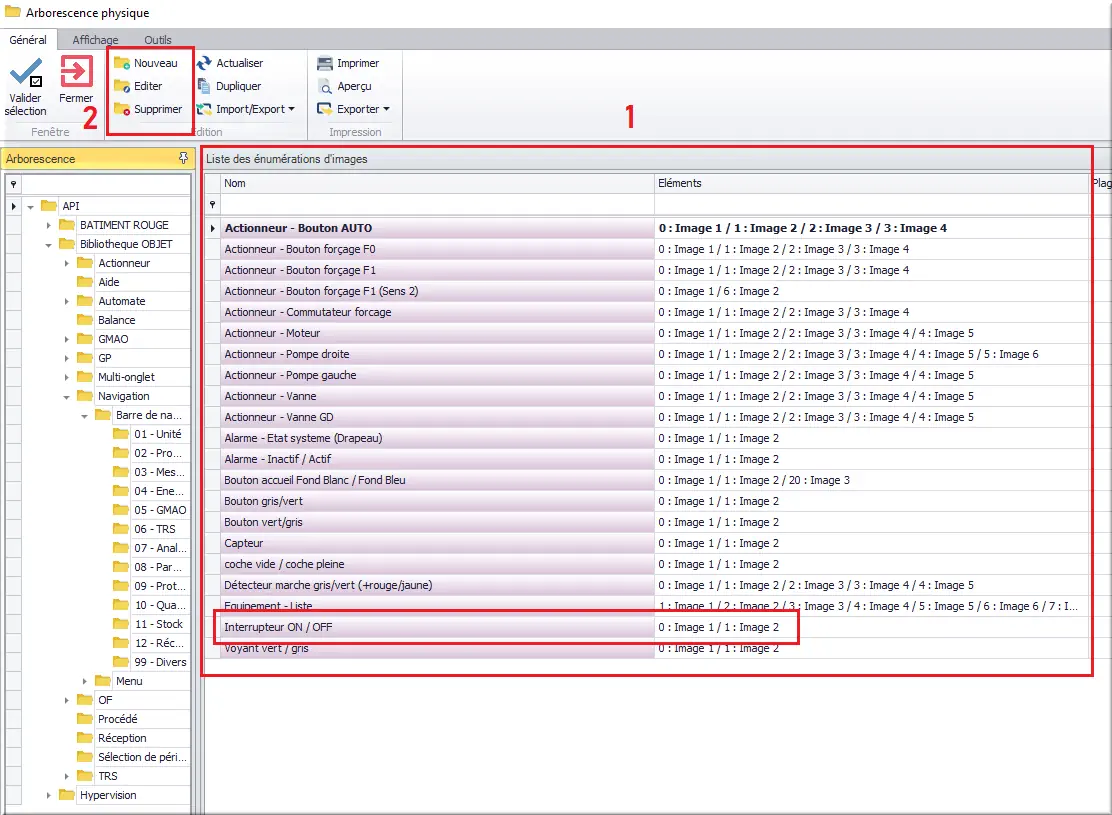

Figure 122 : Sélection énumération d’image

1. Sélectionner une énumération d’image ;
2. Pour créer une énumération ou en modifier une existante, utiliser Nouveau ou Editer.

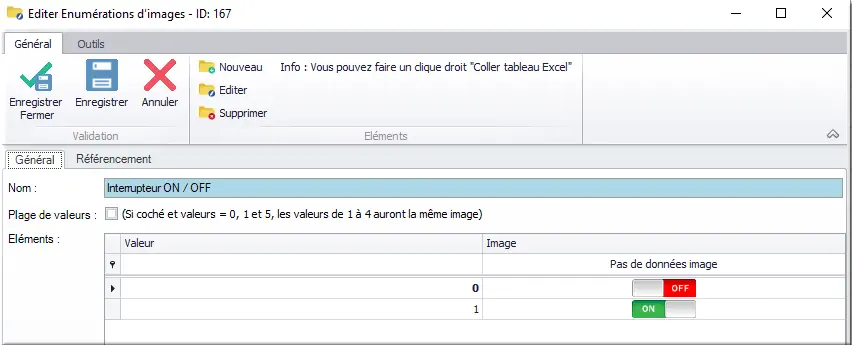

Figure 123 : Edition Enumération d’image

Pour créer ou modifier une énumération, le principe est le même :

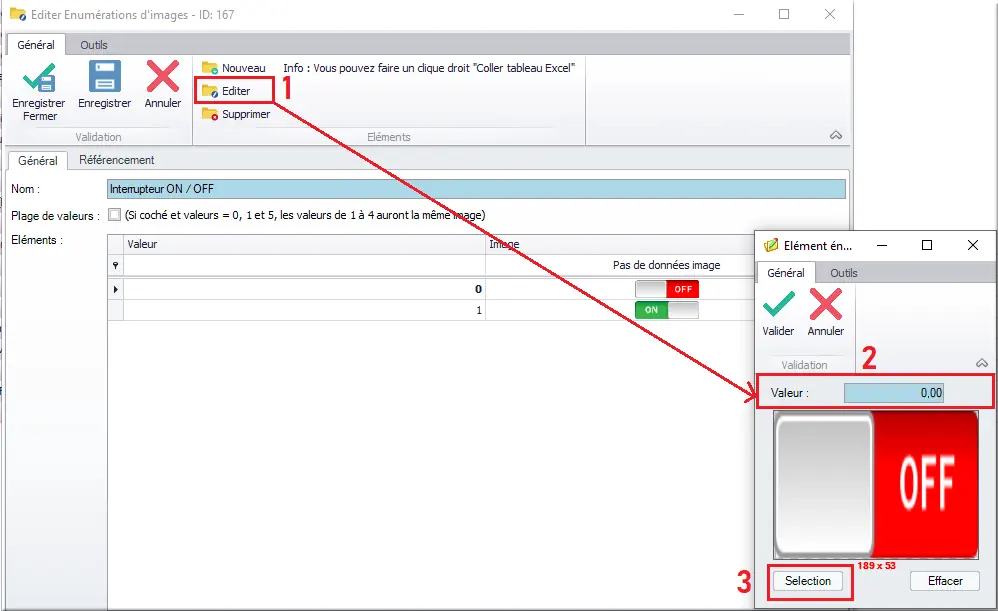

Figure 124 : Edition des images dans l’énumération

1. Utiliser Nouveau ou Editer ;
2. Dans la fenêtre Pop-up qui s’ouvre indiquer la valeur du mnémo qui va correspondre à l’affichage de cette énumération ;
3. Sélectionner l’image ;
4. Valider les fenêtres.

Cet interrupteur ON / OFF va avoir une action sur d’autres objets, il faut donc paramétrer l’onglet « Actions » :

Figure 125 : Edition onglet action

1. Sélectionner l’outil action « Ecrire une valeur » par glisser / déposer ;
2. Dans la section « Variable à écrire », sélectionner la variable liée à l’interrupteur ;
3. Paramétrer l’outil action « Ecrire une valeur ».

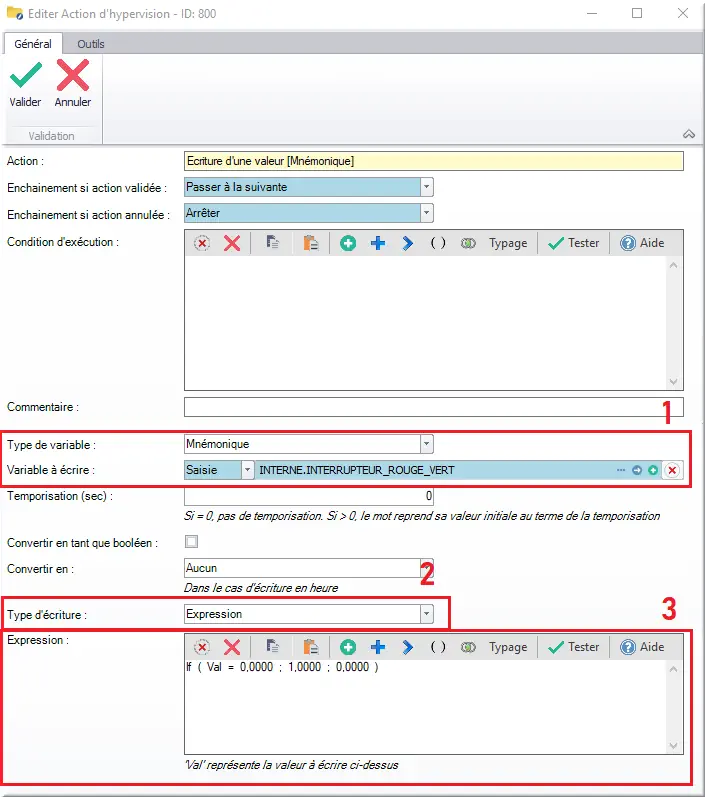

Figure 126 : Paramétrer l’outil action Ecrire une valeur

1. Dans la section « Variable à écrire », sélectionner la variable liée à l’interrupteur ON / OFF ;
2. Dans la section « Type d’écriture », sélectionner Expression ;
3. Ecrire l’expression : if ( Val = 0.000 : 1.000 : 0.000 ), cette expression permet d’alterner la valeur entre 1 et 0 à chaque action sur l’interrupteur ON /OFF et ainsi de modifier la valeur du Mnémonique.

Figure 127 : Itération d’image

Pour l’ajout du 1^er voyant, sélectionner un objet natif : Valeur.

Ensuite paramétrer l’onglet Animation :

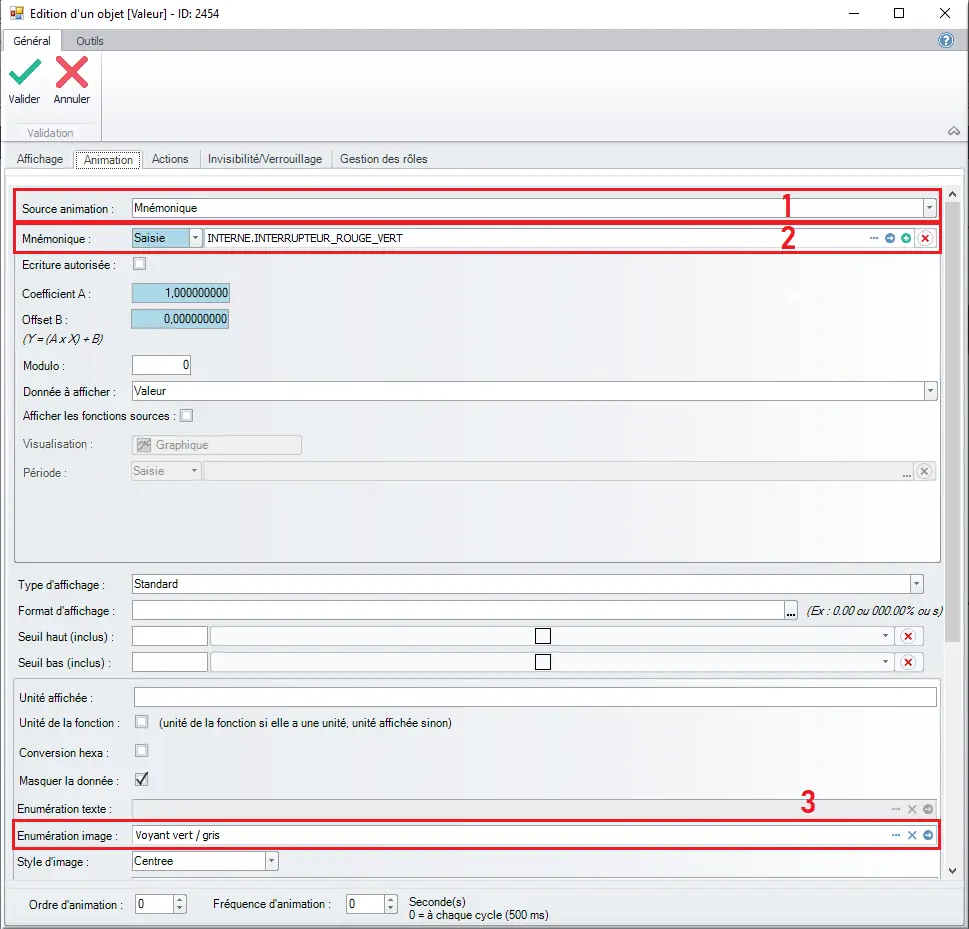

Figure 128 : Paramètres d’animation

1. Dans la section « Source animation :», sélectionner Mnémonique ;
2. Dans la section « Mnémonique :», sélectionner INTERNE.INTERRUPTEUR_ROUGE_VERT ;
3. Dans la section « Enumération image :», cliquer sur « … » et choisir l’énumération souhaitée.

LINA dispose nativement d’énumérations ou si besoin la créer en se rapportant à l’exemple précédent.

Figure 130 : Enum txt Présence devant le capteur

Pour l’énumération de texte et de style, sélectionner un objet natif Valeur :

Figure 131 : Enumération Texte et Style

Comme pour le cas précédent, sélectionner une variable d’animation :

1. Sélectionner une énumération de texte ou la créer si besoin ;
2. Sélectionner une énumération de style ou la créer.

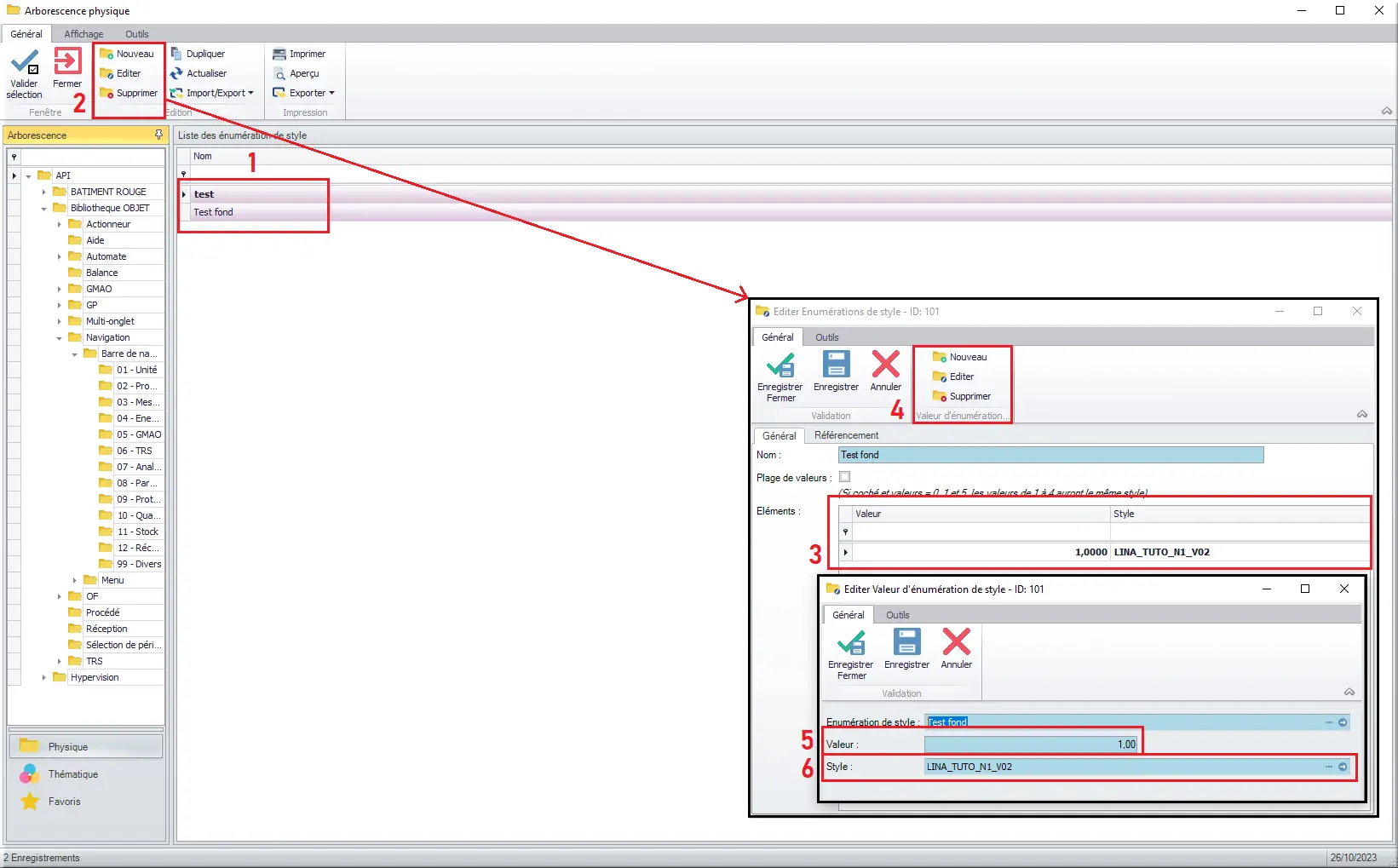

Figure 132 : Edition énumération de style

1. Sélectionner une énumération de style si existante ;
2. le cas échéant la créer ou l’éditer ;
3. Dans la nouvelle fenêtre, on peut voir l’énumération sélectionnée et la valeur de variable attribuée ;
4. Si besoin d’apporter des modifications ou de créer une nouvelle valeur d’énumération, utiliser les commandes ;
5. Sélectionner la valeur ;
6. Sélectionner le Style en cliquant sur « … ».

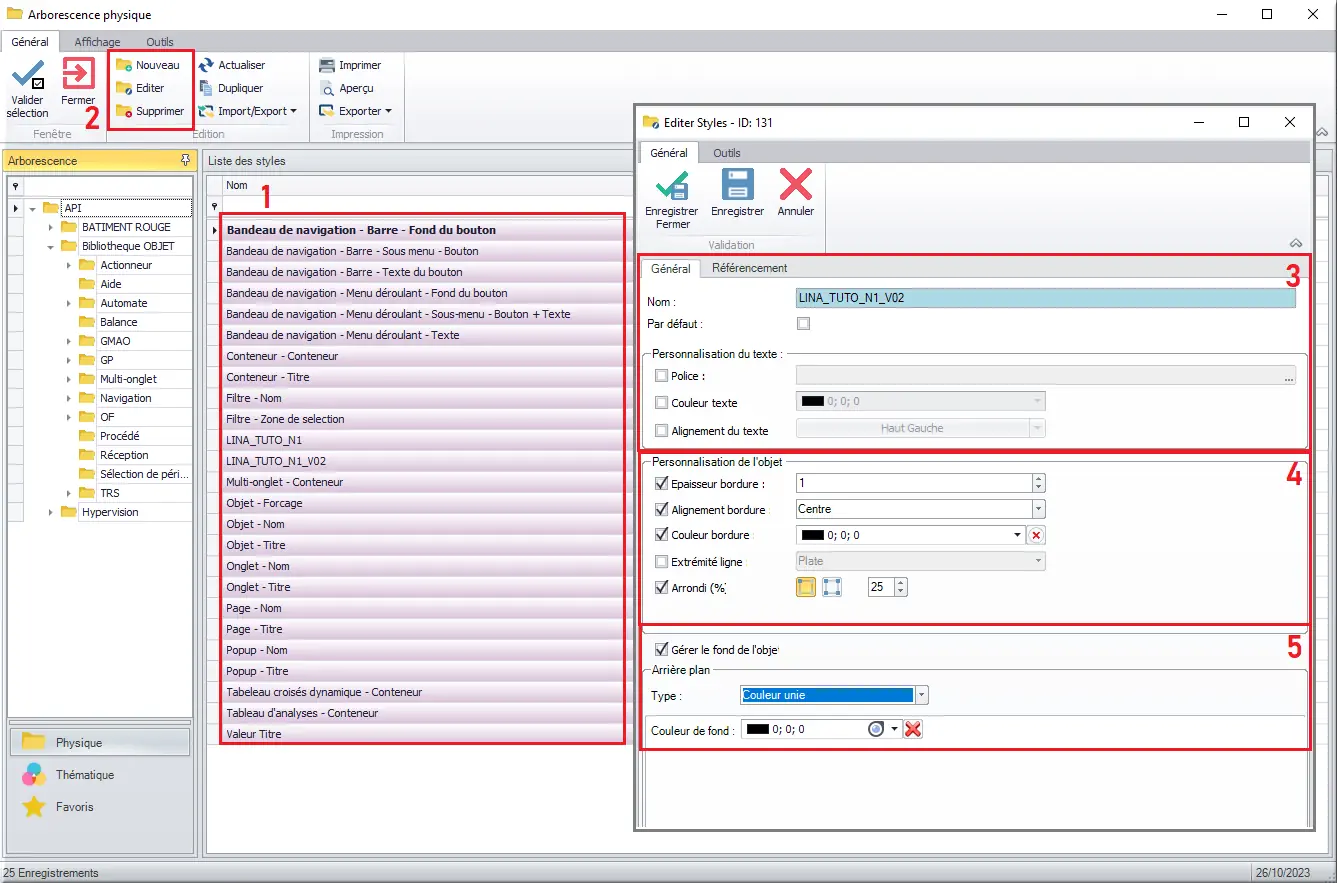

Figure 133 : Choix du style.

1. Sélectionner un style si disponible ;
2. sinon modifier ou créer ;
3. Dans la fenêtre d’édition de style, lui donner un nom et gérer l’apparence du texte ;
4. Paramétrer les bordures ;
5. Gérer le fond de l’objet avec de la couleur ou une image.

Figure 134 : Enumération de couleur

Dans l’onglet « Affichage » :

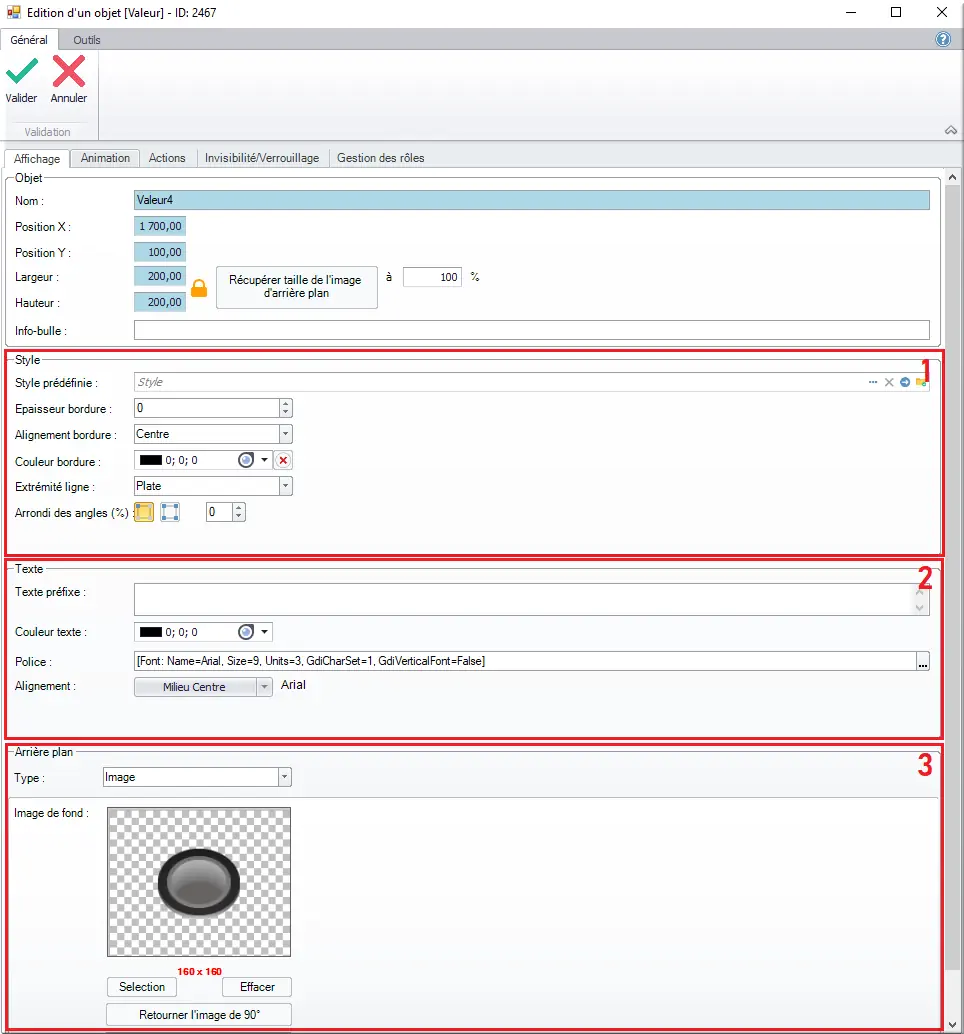

Figure 135 : Édition objet valeur énum couleur affichage

1. Paramétrer le Style pour insérer des bordures si besoin ;
2. Paramétrer le Texte pour afficher du texte dans l’objet ;
3. Paramétrer l’Arrière-plan. Dans le menu ">>", sélectionner une image de fond.

Figure 136 : Edition objet valeur énum couleur animation

1. Sélectionner le mnémo de la source d’animation ;
2. Dans le champ énumération de couleur cliquer sur « … ».

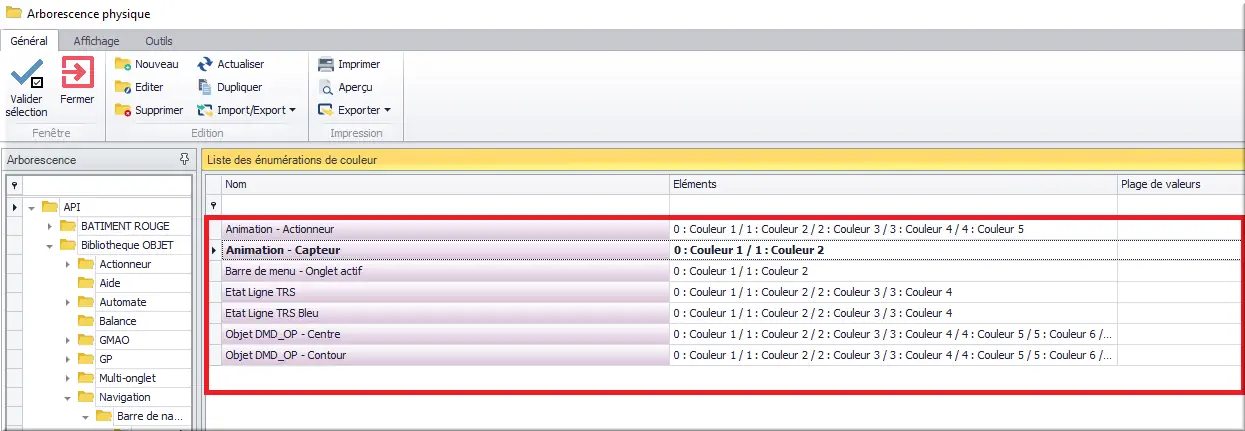

Figure 137 : Sélectionner l’énumération souhaitée

1. Sélectionner l’énumération souhaitée ;
2. Valider.

Valider la fenêtre d’édition. L’objet est paramétré.

2.8.2 Création d’un évènement

Prérequis : 1.4 Evènements | Tutoriel – Outils de Mesure Lina

Figure 138 : Accès menu évènement

Clic Référentiel > Mesurer > Evènement.

1. Saisir dans l’arborescence thématique le dossier Mesure ;
2. Saisir le nom de l’évènement « Nouvel Evenement Test ».

Dans l’onglet Acquisition :

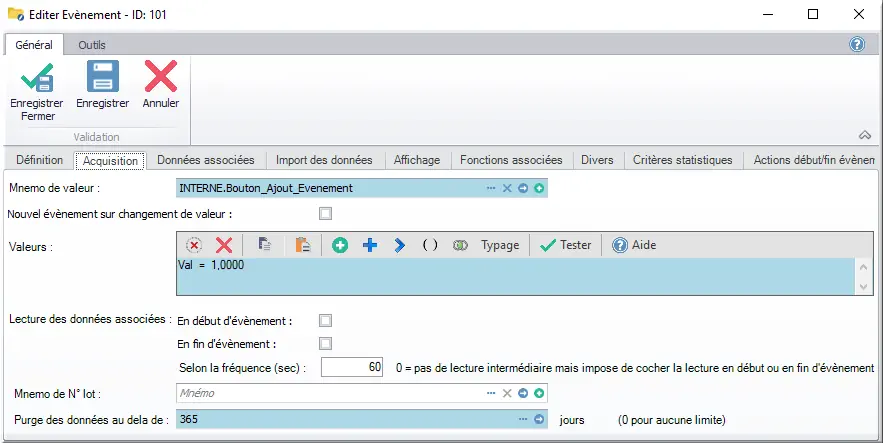

Figure 139 : Acquisition évènement

1. Mnémo de valeur : INTERNE.Bouton_Ajout_Evenement ;
2. Valeurs : Val = 1.0000

Dans le cadre bleu "Valeurs : " pour écrire la condition "Val = 1.0000" de la génération de l’évènement :

1. Clic icône "+" dans un cercle pour sélectionner Valeur [Val], prendre en compte le mnémonique sélectionné ;
2. Clic icône ">" pour sélectionner le symbole d'égalité "=" ;
3. Clic icône "+" pour sélectionner Valeur numérique et saisir 1.

2.8.3 Liste des évènements

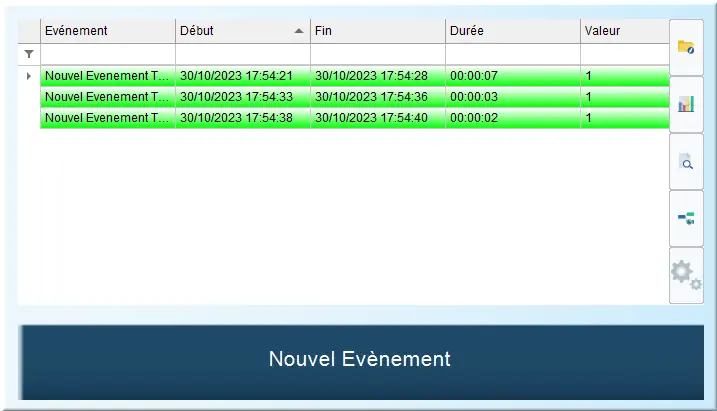

Figure 140 : Objet liste des évènements

Pour créer la vue avec la liste des évènements, il va falloir commencer par créer un interrupteur qui va simuler un évènement en transmettant une valeur à un mémo.

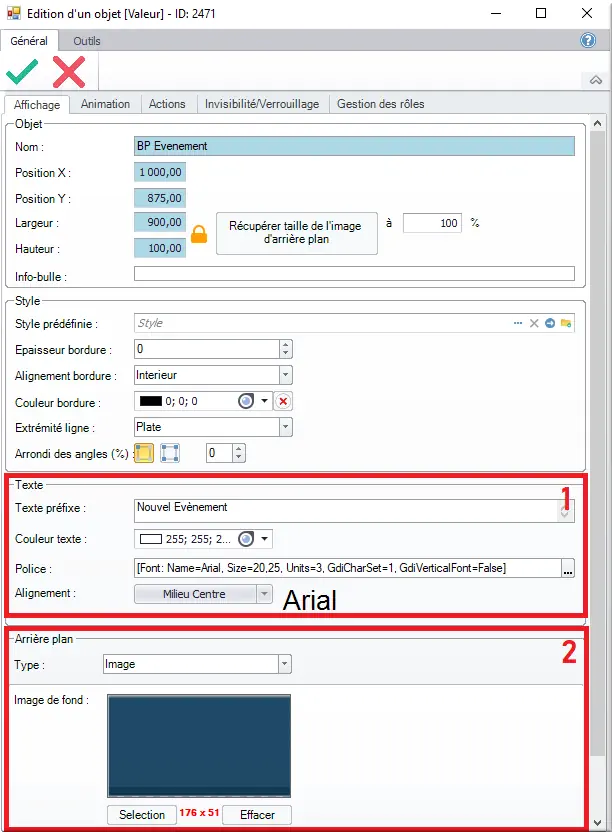

Figure 141 : Edition Affichage, BP Evènement.

Sélectionner un objet valeur :

1. Texte préfixe : Nouvel Evènement. Paramétrer le texte qui va s’afficher sur l’objet ;
2. Sélectionner l’image de fond.

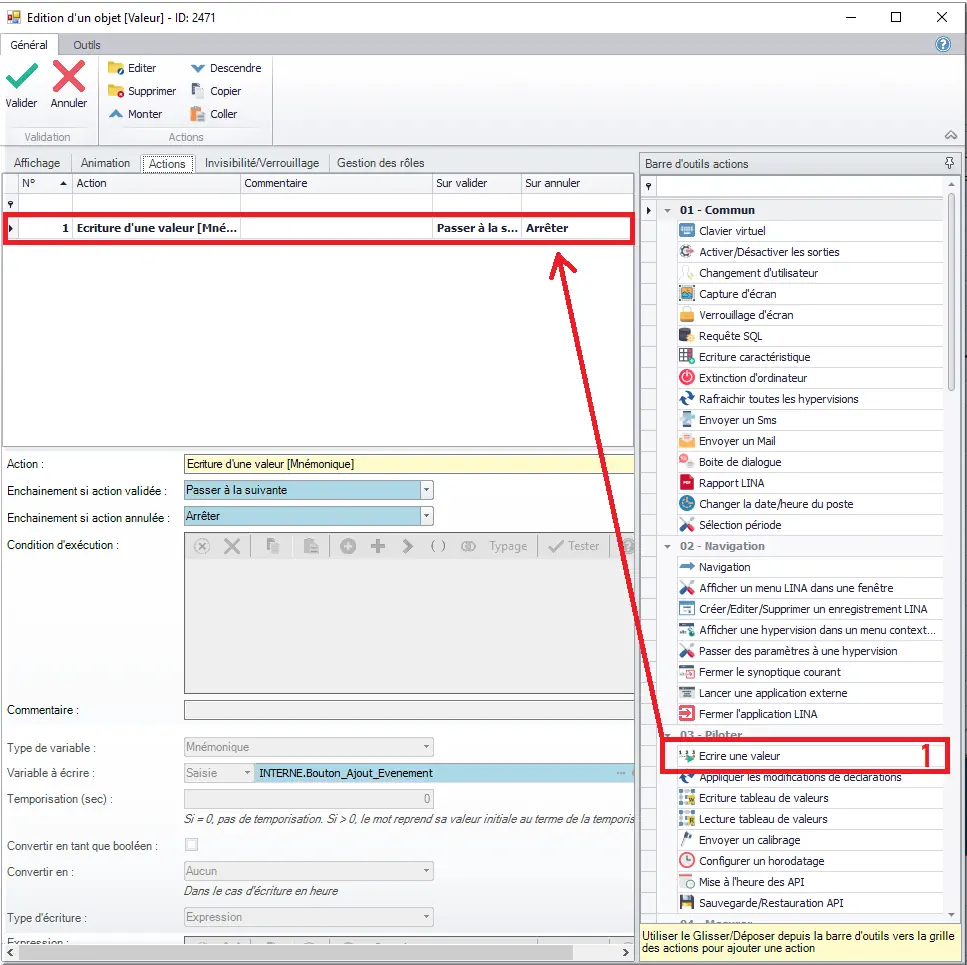

Figure 142 : Edition Actions, BP Evènement.

• Dans la Barre d’outils actions, sélectionner l’action « Ecrire une valeur ».

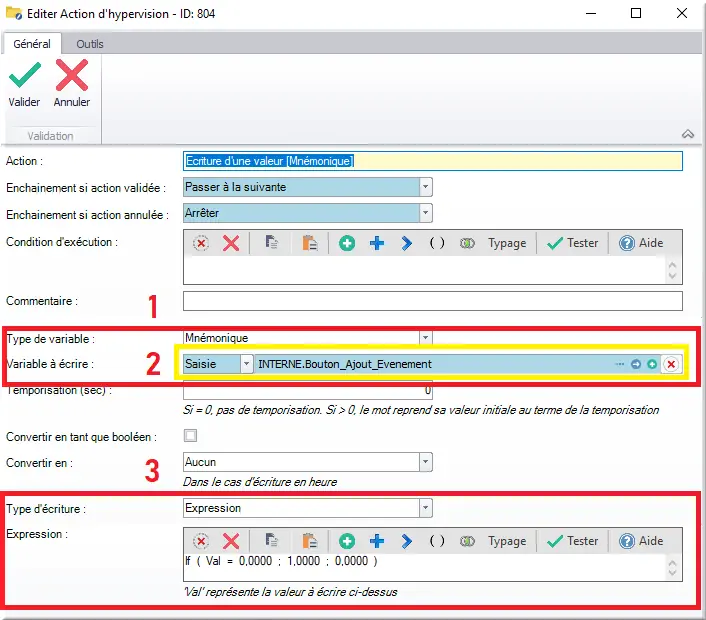

Figure 143 : Edition Action d’hypervision BP Evènement.

1. Sélectionner le Type de variable sur « Mnémonique » ;
2. Variable à écrire sur « Saisie », sélectionner ou créer un mnémonique.
   Pour l’exemple prendre le mnémonique INTERNE ex : Bouton_Ajout_Evenement ;
3. Dans la section « Type d’écriture », sélectionner Expression.
• Ecrire l’expression : if ( Val = 0.000 ; 1.000 ; 0.000 ), cette expression permet d’alterner la valeur entre 1 et 0 à chaque action sur le BP et ainsi de modifier la valeur du Mnémonique.

Maintenant que le BP « Nouvel Evènement » est créé, nous allons ajouter l’objet « Liste des évènements » :

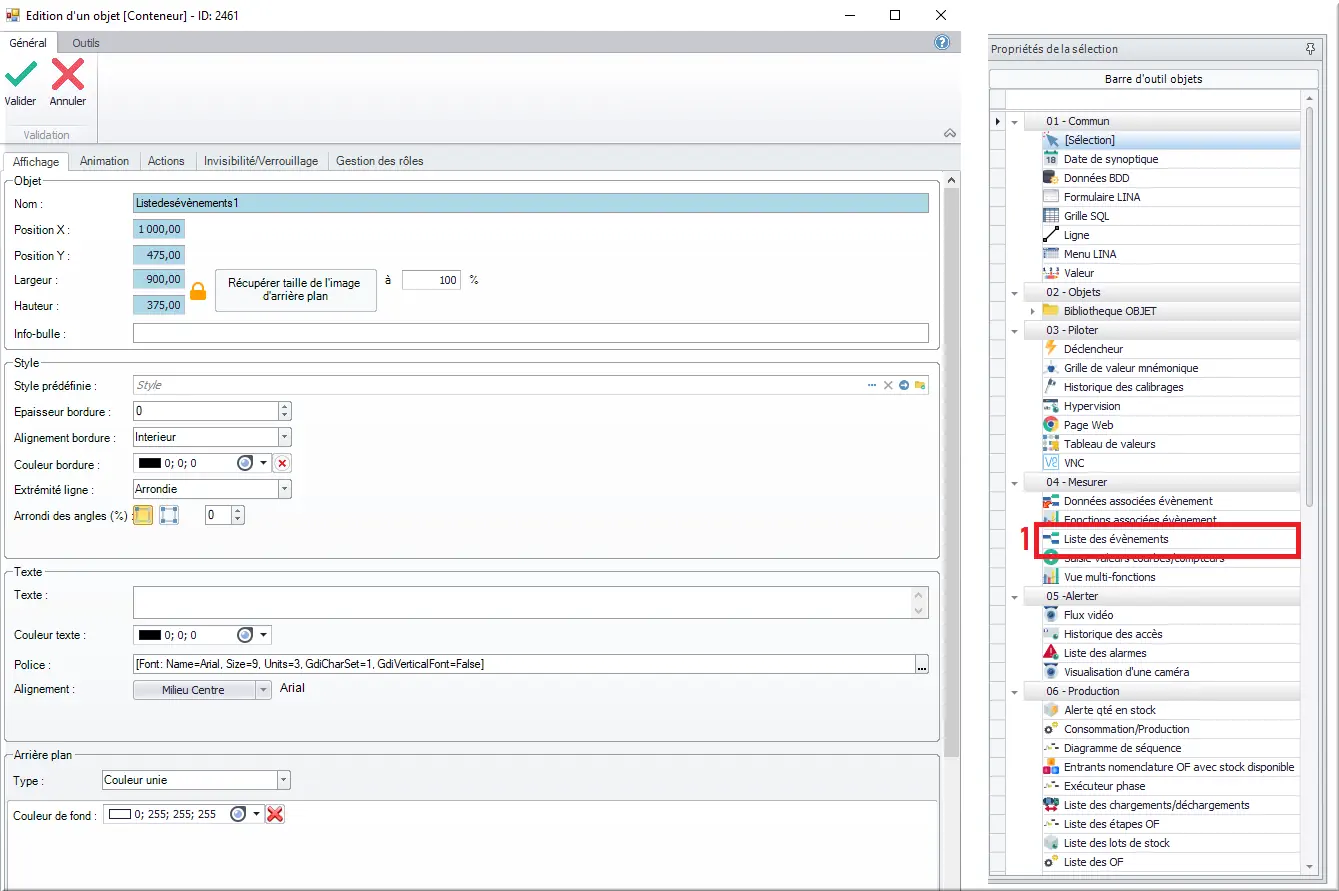

Figure 144 : Edition Objet Liste des évènements

1. Sélectionner un objet Liste des évènements ;
2. Régler les paramètres d’affichage.

Dans l’onglet Animation :

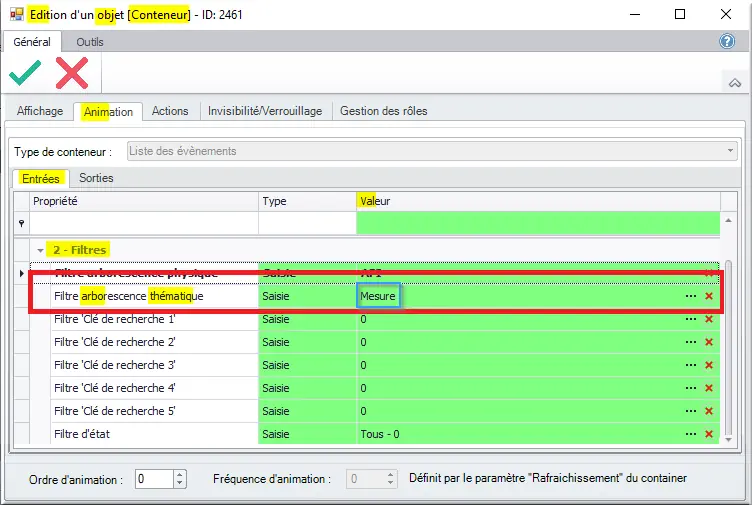

Figure 145 : Animation Objet Liste des évènements

1. Dans 2 - Filtres > Filtre arborescence thématique, sélectionner le dossier « Mesure » ;
2. Paramétrer les différentes propriétés suivant le résultat souhaité ;
3. Valider, tester.
